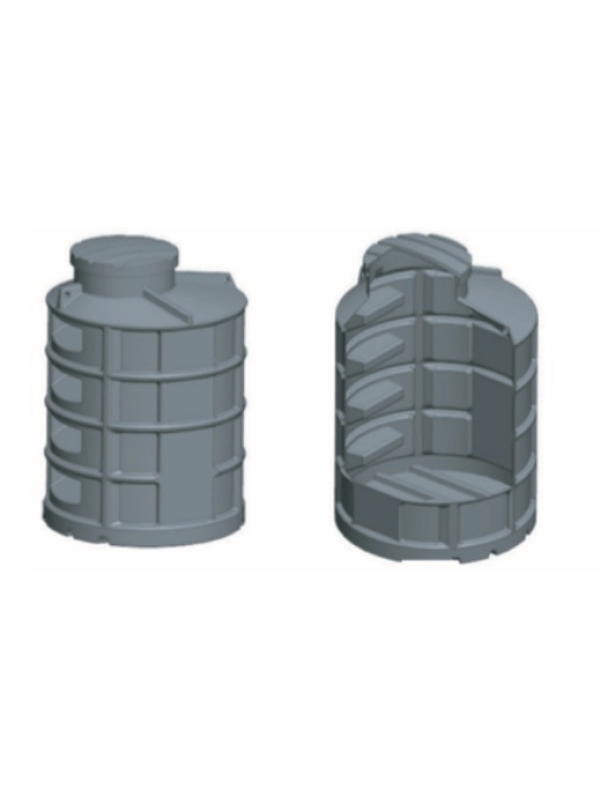

- Vodomerka VISIMOP VSM/6120/160 ROND
POUŽITIE : Samonosná monolitická šachta určená pre napojenie vodomerov a armatúr vodovodných prípojok.
TECHNICKÁ DEFINÍCIA : Šachta je vyrobená technológiou rotačného modulovania z polyetylénu bez zvárania.Vyrába sa v dvoch výškových verziách 1900 mm.Vnútorný priemer je DN 1200 mm,šachta obsahuje vnútorné nášľapné stupne,štandardne je dodávaná s plastovým poklopom s nosnosťou 180 kg. Je možné osadiť ju aj do terénu s prítomnosťou spodnej vody bez obetónovania.
VÝHODY :
- monolitická konštrukcia z PE,oproti zváraným vodomerným šachtám odpadá riziko prasknutia v mieste zvaru.
- vysoká životnosť,odolnosť voči korózii a agresívnemu pôdnemu prostrediu
- integrované nášľapné stupne umožňujú rýchly prístup k namontovaným meracím zariadeniam
- dokonalá tesnosť zabraňuje infiltrácii vody
- rebrová konštrukcia kotví vodomernú šachtu v pôde
- jednoduchá manipulácia vďaka nízkej hmotnosti a závesným okám
INŠTALÁCIA : Plastové monolitické vodomerné šachty je možné inštalovať ako v pochôdznom (do chodníkov alebo na spevnených miestach v triede zaťaženia A15) alebo prejazdnom (chodníky,zóny pre chodcov a porovnateľné plochy,parkoviská pre osobné autá) avšak pri dodržaní podmienok triedy zaťaženia B125 rovnomerným obetónovaním šachty.Výkop sa spravidla vykonáva v priemere o 1 m väčší ako je rozmer šachty.Šachta sa ukladá na pieskové lôžko o hrúbke min. 20 cm,ktoré nesmie obsahovať kamenivo ani iné ostré predmety,poklop by mal byť minimálne 5 cm nad terénom.V prípade hydromorfného prostredia je potrebná na dne výkopu betónová doska o hrúbke 20 cm z betónu triedy B10,šachtu je potrebné cez oká ukotviť do betónovej dosky.Prechody hadíc z PE cez komoru šachty sú urobené cez tesnenie.Po prepojení hadíc v šachte môžeme realizovať obsyp šachty.Obsyp začíname pieskom do prekrytia hadíc.Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou.
PARAMETRE :
- priemer šachty 1200 mm
- výška šachty 1900 mm
- priemer vstupu 600 mm
Technický list : 6120-vodomerna-sachta-visimop-rond-technicky-list-pdf-1769461390.pdf
Montážny návod : simop.sk/wp-content/uploads/sites/2/2026/01/6120-vodomerna-sachta-visimop-rond-montazny-navod-1769461391.pdf
