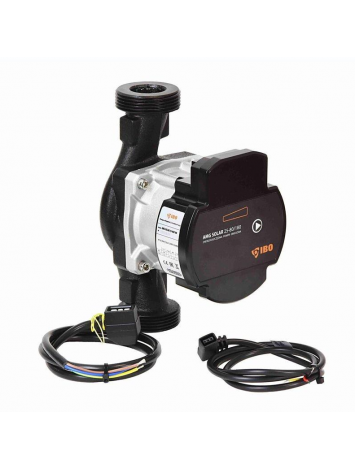

Obehové čerpadlo IBO AMG 25-80 / 180 mm je energeticky úsporné elektronické obehové čerpadlo, ktoré spĺňa požiadavky pre čerpadlá energetickej triedy A. Koeficient energetickej účinnosti čerpadiel série AMG je EEI ≤ 0,20.
Konštrukcia čerpadla:
- čerpadlá AMG sú navrhnuté tak, aby vynútili cirkuláciu v systémoch a sú vybavené elektronickým procesorom, ktorý automaticky riadi prevádzku čerpadla, čo v kombinácii s frekvenčným meničom umožňuje výrazné úspory v spotrebe elektrickej energie
- sú vhodné pre ústredné kúrenie a solárne zariadenia
- možnosť vybrať si jeden z 8 prevádzkových režimov
- spotreba elektrickej energie je 10 % až 30 % v porovnaní s klasickými obehovými čerpadlami
- s čerpadlom sa dodáva sada šróbení a napájací kábel
Prevádzkové režimy čerpadla:
- AUTO - automatické prispôsobenie tlaku a účinnosti čerpadla požiadavkám systému. Štandardne sa tento režim odporúča pracovať s klasickým radiátorovým alebo podlahovým vykurovaním
- CP1 - vysoká žiadaná hodnota s charakteristikou konštantného tlaku, odporúčaná pre použitie so systémom podlahového vykurovania
- CP2 - nízke nastavenie s charakteristikou konštantného tlaku, odporúčané pre použitie so systémom podlahového vykurovania.
- PP1 - vysoké nastavenie s premenlivou tlakovou charakteristikou odporúčané pre prevádzku s inštaláciou ústredného kúrenia jednorúrkové
- PP2 - nízke nastavenie s premenlivou tlakovou charakteristikou odporúčané pre prevádzku s inštaláciou ústredného kúrenia jednorúrkové
- I, II, III - manuálne režimy pre nastavenie troch rýchlostí otáčania, pracovný bod bude vhodný na krivkách I, II, III.
- Nočný pokles - čerpadlo automaticky zmení nastavený režim prevádzky na nočný pokles (minimálna spotreba energie), ak teplotný senzor zaznamená pokles teploty aspoň o 0,1°C/min po
- PWM - Externý zdroj riadenia PWM signálu (kábel pre PWM nie je súčasťou balenia)
Použitie:
- vykurovacie systémy s premenlivým prietokom s konštantnou teplotou
- systém vykurovania s premenlivou teplotou potrubia
- vykurovací systém s nočným režimom
- klimatizačný systém
- priemyselný obehový systém
- systém ústredného kúrenia a systém TÚV pre domácnosť
Technické parametre:
| Napájanie |
1~230V + 6%/-10%, 50Hz |
| Ochrana motora |
Nie je potrebná žiadna extra ochrana motora |
| Stupeň krytia |
IP 44 |
| Trieda izolácie |
E |
| Maximálna vlhkosť okolitého prostredia |
≤ 95 % |
| Maximálny tlak v systéme |
1 MPa |
| Minimálny tlak podľa teploty vykurovacieho média |
≤ 85°C / 0,005 MPa |
| ≤ 90°C / 0,028 MPa |
| ≤ 110°C / 0,100 MPa |
| Súlad s normou |
EMC EN61000-6-1; EN61000-6-3 |
| Akustický hluk čerpadla v prevádzke |
43 dB (A) |
| Maximálna teplota prostredia |
0-40°C |
| Maximálne teplota povrchu čerpadla |
≤ 125°C |
| Rozsah teplôt čerpanej kvapaliny |
2–110°C |
Parametre
| Maximálny výtlak |
8 m |
| Maximálny prietok (l/min) |
65 l/min |
| Maximálny prietok (m³/hod) |
3,9 m³/hod |
| Teleso čerpadla - materiál |
liatina a plast |
| Výkon |
65 W |
| Pripojenie |
1" - 6/4" |
| Prevedenie (V) |
230 V |
| Rozteč |
180 mm |
