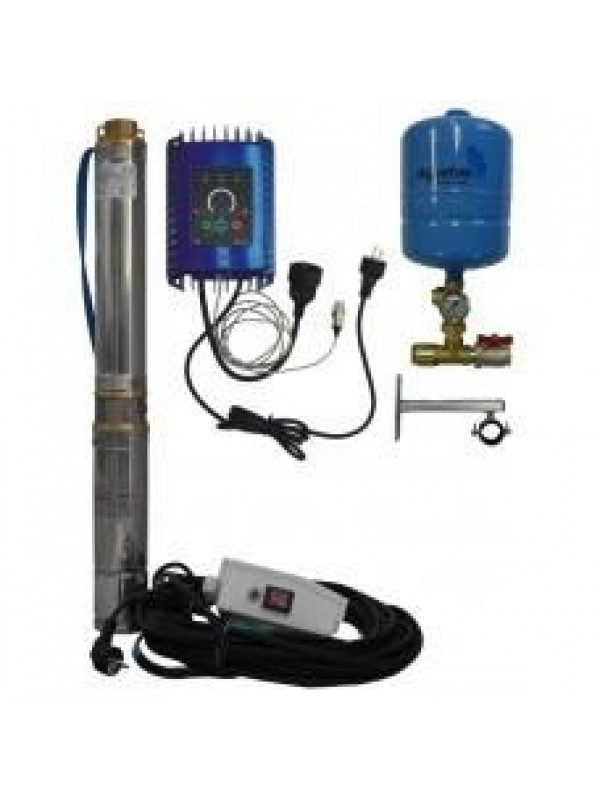

Komplet s meničom AQUA ALADINO 96 C/11 230V; 0,55kW, 20m kábel
Prevádzka čerpadiel s reguláciou na konštantný tlak do vrtov od Ø 110mm.
TECHNICKÉ PARAMETRE
Zdroj vody:SV20 = štandardný vrt hĺbka do20mSV40 = štandardný vrt, hĺbka do 40mUV40 = hĺbka do 40m
Účel, použitie:1. Malá až stredne veľká závlaha3. Zásobovanie víkendovej chaty aj s malou závlahou4. Domácnosť aj s malou závlahou
Spôsob používania:E = Občasné a sezónne využitie (víkendové chaty, sezónna závlaha)
Napätie:1x230V
Prevedenie:S ponorným čerpadlom a frekvenčným meničom AQUA ALADINO
Dimenzia odporúčaných rozvodov:Plastová rúra DN32 (1") bez obmedzenia (40l/min)
Optimálny prietok:40 l/min
Typ motora:SD-hlavne sezónna prevádzka
Výkon:0,55kW
Návod čerpadla na stiahnutie
Návod meniča na stiahnutie
Pracovný bod Qopt.= 40l/min pri H=54m, Qmax=60l/min, Hmax=77m
Využiteľné pre zdroj vody :
- štandartný vrt ( Ø110mm a viac) hĺbka do 20m
- štandartný vrt ( Ø110mm a viac) hĺbka do 40m
Odporúčané účely, použitie na :
- malá stredne veľká závlaha
- zásobovanie výkendovej chatky a s malou závlahou
- domácnosť aj s malou závlahou
Popis :
Inovatívne riešenie komfortnej a automatickej prevádzky ponorného čerpadla s reguláciou na konštantný tlak. Univerzálne riešenie, ktoré je schopné sa výkonom prispôsobiť potrebám. Navyše dokáže indikovať rôzne stavy (aj poruchy) a tak uľahčiť nastavenie a prevádzku zariadenia.
Výhody :
Konštantný tlak Vám zabezpečí lepšie fungovanie spotrebičov. Znížením otáčok elektromotora pri nižšom odbere vody šetrí elektrickú energiu. Menič vám zabezpečí kompletnú motorovú ochranu proti prepätiu, podpätiu, preťaženiu a prehriatiu, ochráni Vaše čerpadlo pred behom na sucho a tým zabráni poškodeniu elektromotora a hydrauliky = šetrí Vaše peniaze. Frekvenčný menič rozbieha čerpadlo pozvoľna na plné otáčky tzv. mäkký štart a tým šetrí elektromotor a zabraňuje tlakovým rázom. Prevádzkovanie čerpadla na nižších otáčkach pomocou frekvenčného meniča predlžuje životnosť čerpacieho agregátu.
Upozornenie Hmin. Čerpadlo nesmie byť prevádzkované na tlaku menšom ako jeho Hmin. Univerzálne riešenie – čerpadlo priškrtte pomocou guľového ventila na Sete armatúr tak aby ani počas maximálneho prietoku Vám tlak neklesal pod hodnotu 1bar.
BALENIE OBSAHUJE
- Ponorné čerpadlo 4" Ponorné čerpadlo 4" AQUANAUT 96 C/11 230V; 0,55kW s 20m káblom (Napájací kábel pripájame u nás a v prípade potreby vieme dodať aj kábel s inou dĺžkou k čerpadlu ako 20m. Šírka kábla sa so stúpajúcou dĺžkou a výkonom zväčšuje.)
- Frekvenčný menič ARCHIMEDE IMMP1.1W 1,1kW 1x230V max.9A pre čerpadlo
- Výtlačný rad armatúr Výtlačný rad armatúr SET6 X 1" s tlakovou nádobou SPTB8
NA TENTO KOMPLET POSKYTUJEME PREDĹŽENÚ ZÁRUKU 3 ROKY !!
VLASTNOSTI
čerpadlo 96 C/11
- priemer čerpadla 96mm
- prostredie pH 6,5-8
- maximálne množstvo mechanických nečistôt v čerpanej kvapaline 150 g/m3
- maximálna hĺbka ponoru 100m
- Pracovná poloha vertikálna (horizontálnu konzultovať)
- minimálna výtlačná výška Hmin: 17m
Motor: 4" asynchrónnym olejom plnený 4SD
- Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
- Tolerancia napätia: +10% -10%
- Dĺžka kábla 20m, ukončený zástrčkou
- Max. počet štartov za hodinu: 20 (neplatí pri použití frekvenčného meniča)
- Max. teplota vody: 35o C
- Rýchlosť obtekania vody: 0,2 m/s
frekvenčný menič ARCHIMEDE IMMP1.1W
- maximálny výkon čerpadla 1,1kW
- napájacie napätie 230V
- výstupné napätie 230V
- frekvencia napájania 50-60Hz
- výstupná frekvencia 0..55Hz
- vstupný prúd 10A
- maximálny výstupný prúd 9A
- merací rozsah tlaku 0-10Bar
- umiestnenie vertikálne na stenu
- stupeň krytia IP65
Frekvenčné meniče majú zabudovanú kompletnú motorovú ochranu ( prepätie, podpätie, výpadok fázy, prúdová špička ). Nie je potrebné robiť žiadny zásah do meniča. Všetko je nakáblované. Prevedenie 1x230V je vybavené zásuvkou a zástrčkou. Tlakový senzor sa dá jednoducho odpojiť a predĺžiť. FM udržuje pomocou zmeny otáčok čerpadla konštantný tlak v systéme a chod čerpadla je tichší. Zabezpečuje taktiež pozvoľný rozbeh a dobeh čerpadla, tzv. mäkký štart. Toto značne šetrí čerpadlo, predlžuje jeho životnosť, zvyšuje komfort prevádzky. Úspora elektrickej energie najmä pri systémoch s celoročnou prevádzkou a štruktúrovaným odberom množstva vody. FM počas prvého spustenia do prevádzky "Autotestu" optimalizuje, nastavuje svoje parametre na vaše čerpadlo. Následne stačí už iba nastaviť požadovaný tlak. Frekvenčné meniče majú zabudovanú funkciu ochrany proti behu na sucho.
MATERIÁLOVÉ PREVEDENIE
- z mosadze - sacie a výtlačné teleso čerpadla, výtlačný rad armatúr SET6
- z antikoróznej ocele - plášť čerpadla, spojka hriadeľa, kryt kábla, sacie sito, skrutky a podložky, guľový ventil a manometer armatúr SET6
- z oteruvzdorných plastov - obežné kolesá, prevádzače, teleso článku, držiak ložiska, tanier spätného ventilu
PROSPEKT ČERPADLA NA STIAHNUTIE.
PRÍKLAD INŠTALÁCIE
Prevádzka ponorného čerpadla s frekvenčným meničom:
